Referát z předmětu 36PZ Úloha E

Referát z předmětu 36PZ

Úloha E: SCSI

Skupina D: Duben

Zadání:
Cílem tohoto měření je realizovat čtyři typy úloh. Jedna se o základní seznámení se s SCSI, identifikovat jednotlivá zařízení, formátovat jedno vybrané zařízení (jedná se o pásku) a na toto zařízení zapsat posloupnost čísel. Jedná se o následující úlohy:

Sledování sběrnice Zapněte sledování sběrnice a zkopírujte krátký textový soubor pomocí příkazu copy. Sledujte průběhy na sběrnici - všimněte si jednotlivých fází a srovnejte je s pravidly komunikace definovanými normou. Mezi příkazy zápisu (write) nalezněte ten, který zapisuje na disk obsah souboru a tuto část komunikace uveďte do protokolu (společně s kopírovaným souborem v textové podobě a jeho výpisem v šesnáctkové soustavě); označte kopírovaná data. Jednotlivé fáze komunikace patřičně okomentujte.
Identifikace zařízení V módu INITIATOR zasílejte postupně jednotlivým zařízením na sběrnici příkaz Inquiry (žádost o identifikaci). Zjistěte, která zařízení a s jakým ID jsou na sběrnici připojena. Během sledování výpisu komunikace se zaměřte na operační kód příkazu Inquiry a jeho parametry (srovnejte s literaturou). Proveďte rozbor dat, která zasílají jednotlivá zařízení jako odpověď na žádost o identifikaci (pomocí tabulky v knize, která bude k dispozici v laboratoři). Z prvých tří slabik zjistěte parametry zařízení (s přímým/sekvenčním přístupem, rozhranní SCSI 1/SCSI 2 atd.). Dále rozluštěte výrobce (Vendor identification) a typ zařízení (?). Pozorujte, zda nezasílají zařízení iniciátoru také speciální hlášení. Do protokolu uveďte ukázku komunikace (pro jedno zařízení), v datech vyznačte, kde je zakódován výrobce a typ zařízení. U ostatních periférií zapište pouze Vámi dekódované údaje.
Výmaz pásky V módu INITIATOR zašlete páskové jednotce příkaz pro převinutí pásky a pak ji formátujte. Při editace parametrů příkazu FORMAT je srovnejte s literaturou (význam uveďte do protokolu). Komunikaci zapište do protokolu. Zaměřte se na fáze Disconnect a Reselection. Vysvětlete jejich význam.
Zápis a čtení pásky Na pásku zapište blok dat a přečtěte jej zpět. Do protokolu uveďte, proč a jak jste modifikovali příkaz Write a Read. Komunikaci opět zapište do protokolu, okomentujte jednotlivé fáze a zasílané zprávy. Všimněte si fází Disconnect a Reselection. Vysvětlete jejich význam.

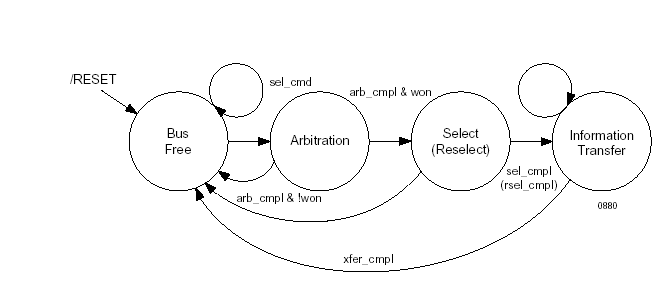

Graf komunikace:

zdroj: Lattice Semiconductor Corporation Vypracování:

Sledování sběrnice Položka řádku Data-Out ve v ASCII kódu text "ahoj", což je obsah krátkého souboru, který jsme kopírovali. Jakmile je volná sběrnice (Buss Free) je po přidělení sběrnice (Arbitration) vyslán příkaz Write/Send a následují data obsahující kopírovaného souboru. Po kopírování následují Status Good a zpráva o ukončení příkazu.

Získaná data:
```
  OBSAH: ahoj

  00AF:  Bus free
  00B1:     Arbitration  /01(0)
  00B3:        Command /0A(Write/Send) 00 50 A1 01 00
  00B9:           Data-Out/61 68 6F 6A 00 0A 00 34 01 5C 00 00 00 00 00 00
  00C9:                    00 00 00 00 00 00 00 01 00 54 53 54 00 00 00 00
  00D9:        Status  /00(Good)
  00DA:        Message-In /00(Cmd_Cmplt)

```

Identifikace zařízení Na sběrnici se jsme identifikovali 3 zařízení:

Disk seagate (ID: 1, Target ID: 00h)
Disk fujitsu (ID: 3, Target ID: 02h)
Páskovou jednotku archive viper (ID: 4, Target ID: 04h)

Popis komunikace
Po přidělení sběrnice (Arbitration) je vybráno kdo s kým bude komunikovat (například ID 0 disk s řadičem sběrnice ID 7). poté je odesláná zpráva, aby se disk identifikoval. Příkaz Inquiry. Zbylé byty jsou parametry tohoto příkazu. Následně jsou přečteny byty, které identifikují zařízení. První tři slabiky idetifikují typ přístupu, zda je zažízení výměnné a standard, který zarízení podporuje. Nasledující byty obsahují text který identifikuje zařízení (například SEAGATE). Následuje potvrzení Status Good a ukončení príkazu Command Complete.

Získaná data:


  01h -  SEAGATE (SEAGATE ST138N)
  00h: zařízení s přímým přístupem
  00h: nevýměnné paměťové medium
  01h: SCSI-1
  0001:     Arbitration w.ATN /80(7)
  0002:     Select w.ATN /81(0,7)
  0006:        Message-Out/C0(Identify)
  0007:        Command /12(Inquiry) 00 00 00 30 00
  000D:           Data-In /00 00 01 01 3D 00 00 00 53 45 41 47 41 54 45 20
  001D:                    53 54 31 33 38 4E 20 20 20 20 20 20 20 20 20 20
  002D:        Status  /00(Good)
  002E:        Message-In /00(Cmd_Cmplt)
  002F:  Bus free
  ---- end of recording ----


       02h - žádné zařízení
  0001:     Arbitration w.ATN /80(7)
  0002:     Select w.ATN /82(1,7)
  0003:  Bus free
  ---- end of recording ----
 04h - FUJITSU (MICROP 2217-15 MZ10011905)
  00h: zařízení s přímým přístupem
  00h: nevýměnné paměťové medium
  02h: SCSI-2

  0039:     Arbitration w.ATN /80(7)
  003A:     Select w.ATN /84(2,7)
  003E:        Message-Out/C0(Identify)
  003F:        Command /12(Inquiry) 00 00 00 30 00
  0045:           Data-In /00 00 02 02 33 00 00 9A 4D 49 43 52 4F 50 20 20
  0055:                    32 32 31 37 2D 31 35 4D 5A 31 30 30 31 39 30 35
  0065:        Status  /00(Good)
  0066:        Message-In /00(Cmd_Cmplt)
  0067:  Bus free
  ---- end of recording ----

  08h -  ARCHIVE VIPER
  01h: zařízeni se sekvenčním přístupem
  80h: výměnné paměťové medium
  01h: SCSI 1

  0001:     Arbitration w.ATN /80(7)
  0002:     Select w.ATN /88(3,7)
  0006:        Message-Out/C0(Identify)
  0007:        Command /12(Inquiry) 00 00 00 30 00
  000D:           Data-In /01 80 01 00 2F 00 00 00  41 52 43 48 49 56 45 20
  001D:                    56 49 50 45 52 20 31 35 30 20 20 32 31 32 34 37
  002D:        Status  /00(Good)
  002E:        Message-In /00(Cmd_Cmplt)
  002F:  Bus free
  ---- end of recording ----


    10h - žádné zařízení
  0001:     Arbitration w.ATN /80(7)
  0002:     Select w.ATN /A0(4,7)
  0003:  Bus free
  ---- end of recording ----

  20h - žádné zařízení
  0001:     Arbitration w.ATN /80(7)
  0002:     Select w.ATN /A0(5,7)
  0003:  Bus free
  ---- end of recording ----

  40h - žádné zařízení
  0001:     Arbitration w.ATN /80(7)
  0002:     Select w.ATN /C0(6,7)
  0003:  Bus free
  ---- end of recording ----

  80h - žádné zařízení
  0001:     Arbitration w.ATN /80(7)
  0002:     Select w.ATN /80(7)
  0003:  Bus free
  ---- end of recording ----

Výmaz pásky, Popis komunikace
Po přidělení sběrnice, je navázáno spojení s paskou ID 4 a řadičem ID 7. Poté zaslán příkaz (Rezero/Rewind) k přetočení na začátek Dále byl vyslán příkaz na formátování (19h) s parametry formátování při odpojení od sběrnice a formátování až do konce pásky. Páska se odpojila a příkazem reselect se připojila se až po dokončení formátování (Status Good a Command complete).

Získaná data:



  0294:  RESET start
  0295:  RESET end
  0295:  Bus free
  0297:     Arbitration w.ATN /80(7)
  0298:     Select w.ATN /88(3,7)
  029C:        Message-Out/C0(Identify)
  029D:        Command /19(  ) 00 00 00 00 00
  02A3:        Status  /02(Chk Cond)
  02A4:        Message-In /00(Cmd_Cmplt)
  02A5:  Bus free
  02A7:     Arbitration w.ATN /80(7)
  02A8:     Select w.ATN /88(3,7)
  02AC:        Message-Out/C0(Identify)
  02AD:        Command /01(Rezero/Rewind) 00 00 00 00 00
  02B3:        Message-In /04(Disconnect)
  02B4:  Bus free
  02B6:     Arbitration  /08(3)
  02B7:     Reselect /88(3,7)
  02BA:        Message-In /80(Identify)
  02BB:        Status  /00(Good)
  02BC:        Message-In /00(Cmd_Cmplt)
  02BD:  Bus free
  02BF:     Arbitration w.ATN /80(7)
  02C0:     Select w.ATN /88(3,7)
  02C4:        Message-Out/C0(Identify)
  02C5:        Command /19(  ) 01 00 00 00 00
  02CB:        Message-In /04(Disconnect)
  02CC:  Bus free
  02CE:     Arbitration  /08(3)
  02CF:     Reselect /88(3,7)
  02D2:        Message-In /80(Identify)
  02D3:        Status  /00(Good)
  02D4:        Message-In /00(Cmd_Cmplt)
  02D5:  Bus free

Zápis a čtení pásky, Popis komunikace
Nejprve se páska převinula na začátek (Rezero/Rewind), poté se příkazem Write/Send Zadal příkaz k zapsání bufferu, který se zapsal v DataOut, následovala zpráva o potvrzení korektního zápisu (Good), a po opětovném přetočení pásky (Rezero/Rewind), se příkazem Read/Receive data přečetli do bufferu pomocí Data In. Po kontrole obsahu bufferu jsme si potvrdili správné načtení hodnot.

Získaná data:


0013:     Arbitration w.ATN /80(7)
0014:     Select w.ATN /88(3,7)
0018:        Message-Out/C0(Identify)
0019:        Command /01(Rezero/Rewind) 00 00 00 00 00
001F:        Status  /02(Chk Cond)
0020:        Message-In /00(Cmd_Cmplt)
0021:  Bus free
0023:     Arbitration w.ATN /80(7)
0024:     Select w.ATN /88(3,7)
0028:        Message-Out/C0(Identify)
0029:        Command /0A(Write/Send) 01 00 00 01 00
002F:        Message-In /02(Save_Ptr)
0030:        Message-In /04(Disconnect)
0031:  Bus free
0033:     Arbitration  /08(3)
0034:     Reselect /88(3,7)
0037:        Message-In /80(Identify)
0038:           Data-Out/55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
0048:                    55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
0058:        Message-In /02(Save_Ptr)
0059:        Message-In /04(Disconnect)
005A:  Bus free
005C:     Arbitration  /08(3)
005D:     Reselect /88(3,7)
0060:        Message-In /80(Identify)
0061:        Status  /00(Good)
0062:        Message-In /00(Cmd_Cmplt)
0063:  Bus free
0065:     Arbitration w.ATN /80(7)
0066:     Select w.ATN /88(3,7)
006A:        Message-Out/C0(Identify)
006B:        Command /01(Rezero/Rewind) 00 00 00 00 00
0071:        Message-In /04(Disconnect)
0072:  Bus free
0074:     Arbitration  /08(3)
0075:     Reselect /88(3,7)
0078:        Message-In /80(Identify)
0079:        Status  /00(Good)
007A:        Message-In /00(Cmd_Cmplt)
007B:  Bus free
007D:     Arbitration w.ATN /80(7)
007E:     Select w.ATN /88(3,7)
0082:        Message-Out/C0(Identify)
0083:        Command /08(Read/Receive) 01 00 00 01 00
0089:        Message-In /02(Save_Ptr)
008A:        Message-In /04(Disconnect)
008B:  Bus free
008D:     Arbitration  /08(3)
008E:     Reselect /88(3,7)
0091:        Message-In /80(Identify)
0092:           Data-In /55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
00A2:                    55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
00B2:        Message-In /02(Save_Ptr)
00B3:        Message-In /04(Disconnect)
00B4:  Bus free
00B6:     Arbitration  /08(3)
00B7:     Reselect /88(3,7)
00BA:        Message-In /80(Identify)
00BB:        Status  /00(Good)
00BC:        Message-In /00(Cmd_Cmplt)
00BD:  Bus free

Obsah bufferu:

0000:  55 55 55 55 55 55 55 55   55 55 55 55 55 55 55 55   UUUUUUUU UUUUUUUU
0010:  55 55 55 55 55 55 55 55   55 55 55 55 55 55 55 55   UUUUUUUU UUUUUUUU
0020:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
0030:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
0040:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
0050:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
0060:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
0070:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........

0080:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
0090:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
00A0:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
00B0:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
00C0:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
00D0:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
00E0:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........
00F0:  00 00 00 00 00 00 00 00   00 00 00 00 00 00 00 00   ........ ........

Závěr:
V této laboratorní úloze jsme si vyzkoušeli funkčnost SCSI sběrnice a jak se provádí sledování co se na ní děje. Naměřili jsme všechna požadovaná data a splnili všechny koly. Měření odpovídala očekávaným výsledkům.
